來源：RVVP 2*0.75 RVVP3*0.75 RVVP 2*1.0 RVVP 2*1.5技術參數

RVVP 2*0.75   RVVP3*0.75  RVVP 2*1.0  RVVP 2*1.5  RVVP 4*1.5技術參數

安徽遠洋儀表電纜有限公司提供

計算機電纜  控制電纜  耐高溫電纜 特種電纜 補償導線  電纜報價

1 總則

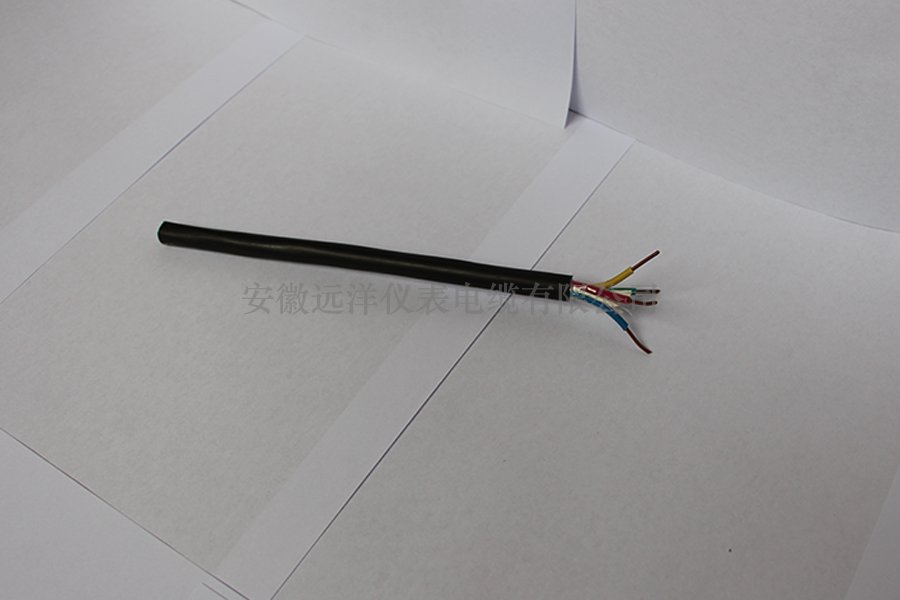

本技術規范適用于額定電壓U0/U為300/500V及以下電器、儀表和電子設備及自動化裝置的銅芯聚氯乙烯絕緣屏蔽軟電纜。具體型號  RVVP

2  引用標準
下列文件中的條款通過本技術規范的引用而成為本技術規范的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本技術規范，然而，鼓勵根據本技術規范達成協議的各方研究是否可使用這些文件的較新版本。凡是不注日期的引用文件，其較新版本適用于本技術規范。

JB/T8734.1－2012	額定電壓450/750V及以下聚氯乙烯絕緣電纜電線和軟線 第1部分：一般規定
GB/T5023-2008	額定電壓450/750V及以下聚氯乙烯絕緣電纜 第1部分：一般規定
GB/T3956—2008	電纜的導體
GB/T2951—2008	電纜絕緣和護套材料通用試驗方法
GB/T3048—2007	電線電纜電性能試驗方法
JB/T8734.5-2012	額定電壓450/750V及以下聚氯乙烯絕緣電纜 第5部分：屏蔽電線
GB/T5023.5-2008	額定電壓450/750V及以下聚氯乙烯絕緣電纜 第5部分：軟電纜（軟線）
JB/T8137-2008	電線電纜交貨盤

2  使用特性
2.1  額定電壓U₀/U為RVVP型300/300V，使用頻率為50Hz。
2.2  電線電纜的長期允許工作溫度不應超過70℃。
2.3  工頻耐壓：2.0/KV 5min 不擊穿
3  技術參數和主要性能
3.1 導體采用第5種軟銅絞合導體，結構及性能符合GB/T3956及JB/T8734.5-2012、GB/T5023.5-2008的規定。
3.2  絕緣
3.2.1  絕緣緊密擠包在導體上，且容易剝離而不損傷導體；絕緣表面平整，色澤均勻；絕緣層的橫斷面上無目力可見的氣泡和砂眼等缺陷。
3.2.2  絕緣材料為PVC/D型聚氯乙烯，絕緣厚度的平均值不應小于規格電纜的規定值，其較薄點的厚度應不小于標稱值的90%-0.1mm。
3.2.3  絕緣顏色應符合JB/T8734.1、GB/T5023.1標準中規定或根據技術協議而定。
3.3  成纜
3.3.1  兩芯及以上圓形電纜的絕緣線芯絞合成纜，較外層絞向?yàn)橛蚁颉?br /> 3.3.2  成纜間隙填充（如需）應采用非吸濕性材料填充，填充物不粘連絕緣線芯。
3.4  屏蔽
3.4.1  RVVP型電纜用軟圓銅線編織屏蔽，軟圓銅線的直徑符合JB/T8734.5表5的規定。編織密度應不小于80%
3.5  護套
3.5.1  護套緊密擠包在成纜線芯或繞包帶上，護套表面光潔，色澤均勻，護套不粘連絕緣線芯。
3.5.2  電纜護套材料為阻燃PVC/ST5聚氯乙烯。護套厚度的平均值不應小于規格電纜的規定值，其較薄點的厚度應不小于標稱值85%-0.1mm。
3.5.3  電纜導體20℃時直流電阻、絕緣厚度、護套厚度符合下表規定

芯數*標稱截面積mm2及型號	20℃時導體較大電阻 Ω/km		絕緣厚度 mm	較薄點	護套厚度 mm	較薄點
	不鍍錫	鍍錫
RVVP2*0.75	26	26.7	0.5	0.35	0.6	0.41
RVVP3*0.75	26	26.7	0.5	0.35	0.6	0.41
RVVP2*1.0	19.5	20	0.6	0.44	0.6	0.41
RVVP3*1.0	19.5	20	0.6	0.44	0.8	0.58
RVVP4*1.5	13.3	13.7	0.6	0.44	0.9	0.67


4.1  20℃時導體直流電阻試驗
4.2  交流電壓試驗：2000V，5min
5  包裝、運輸
5.1 電纜妥善包裝在符合JB/T8137-2008規定要求的電纜盤上交貨。電纜端頭用
熱縮型防水封帽可靠密封，伸出盤外的電纜端頭捆綁牢固，伸出的長度不小于500mm。
5.2  電纜盤外側及附加標牌標明：
a)   制造廠名；
b)   電纜型號及規格；
c)   標準編號；
d)   長度，m；
e)   生產日期；
7.3  運輸
a．電纜盤在任何情況下不允許平放；
b．運輸中嚴禁從高處扔下裝有電纜的電纜盤，嚴禁機械損傷電纜；
c．吊裝電纜時，嚴禁幾盤同時吊裝。在車輛、船舶等運輸工具上，電纜盤必須放穩，并用合適方法固定，防止互撞或翻倒。
