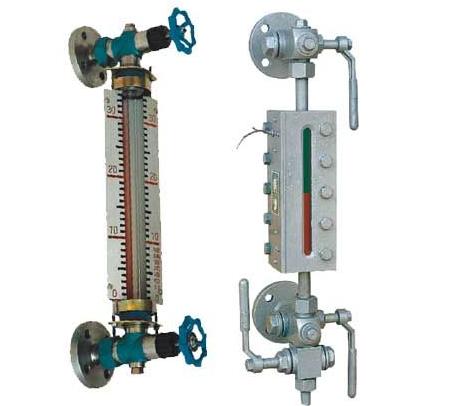

玻璃管液位計

UGD型透光是玻璃管液位計是集玻璃管液位計彩色石英管液位計和板式液位計以及鍋爐水位計多重優點于一身的新型的液位計。（克服了原玻璃管液位計怕碎、不堅固、不安圈、不耐壓、顯示不清楚、使用溫度低的弱點）它在一定程度上能替代高溫玻璃板液位計和高壓、小比重磁翻柱液位計和無盲區液位計，且比同樣特性的液位計價格低廉。成為新世紀的市場關注熱點。

特點：

　　●直讀式儀表，讀數精確可靠。
　　●結構簡單，維修方便。
　　●集UG、UB和UNS（UGS）多重優點。
　　●價格低廉。

主要技術指標：

　　測量范圍：（安裝中心距）：350、440、500、600、800、1000、1200、1400、1700、2000
　　被測介質工作壓力：1.6（玻璃管），2.5，4.0，6.3MPa（石英管）
　　被測介質工作溫度：-10℃～+450℃
　　材質：碳鋼、不銹鋼
　　伴熱蒸汽壓力：≤0.6MPa
　　蒸汽夾套接頭：G1/2"外螺紋

結構原理：

　　儀表上下閥門均裝有連接法蘭，法蘭接頭與被測容器焊接在一起而構成連通器，從而在玻璃管上可直接顯示容器內介質液位的高度。
　　儀表上下閥門內均裝有安全鋼球，當玻璃管因意外事故斷裂時，鋼球能在容器工作壓力的作用下阻塞通道，這樣閥門便自動密封，以防止容器內介質繼續外流。
　　儀表下端裝有排污閥，供取樣、檢修、沖洗或排放殘液用。
中心距L和標尺刻度H關系

L（mm）	350	440	500	600	800	1000	1200	1400	1700	2000
H（mm）	160	250	310	410	610	810	1010	1210	1510	1810

使用須知：

　　●為保證自密封作用，容器內介質壓力應大于0.2MPa。
　　●在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。
