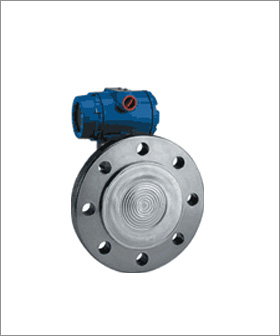

3351LT型法蘭式液位變送器

產品名稱:

3351LT型法蘭式液位變送器

產品說明:

3351LT型法蘭式液位變送器

六、3351LT型法蘭式液位變送器
             3351LT型法蘭式液位變送器的安裝法蘭標準按ANSI，法蘭有3〃和4〃規格，法蘭等級分為
         150LB（2.5MPa）及300LB
        （5.0MPa），法蘭安裝尺寸見下圖表。如用戶采用GB9116-88標準，則DN=80、100、
         PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭
         等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。

圖9 法蘭式液位變送器外型尺寸圖

法蘭尺寸						螺栓孔
尺寸	規格	直徑	A	B	C	數目n	直徑d	分布直徑d1
3"	1501b	190	30	66	127	4	19	152
4"	1501b	228	30	89	157	8	19	190
3"	3001b	210	35	66	127	8	22	168
4"	3001b	254	38	89	157	8	22	200
