應用 雙金屬溫度計是一種測量中低溫度的現場檢測儀表�？梢灾苯訙y(cè)量各種生產過程中的-80℃-+500℃范圍內液體蒸汽和氣體介質溫度。 主要特點 現場顯示溫度，直觀方便 安全可靠，使用壽命長； 抽芯式溫度計可不停機短時間維護或更換機芯。 軸向型、徑向型、135º型、萬向型等品種齊全，適應于各種現場安裝的需要。 |
| 工作原理 |
| 雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱電勢所應的溫度值。 |
| 主要技術參數 |
|
產品執行標準：
JB/T8803-1998 GB3836-83 標度盤公稱直徑：60、100、150 精度等級：1.0、1.5 熱響應時間：≤40s 防護等級：IP55 角度調整誤差： 角度調整誤差 應不超過其量程的1.0％ 回差： 溫度計回差應不大于基本誤差限的絕對值 重復性： 溫度計重復性極限范圍切應不大于基本誤差限絕對值的1／2 |
| 測量范圍 |
| 測 溫 范 圍 ℃ | 適 應 范 圍 | |
| 工業、 商業 | 實驗室、小型 | |
| -80-+40 | √ | √ |
| -40-+80 |
√
|
√ |
| 0-50 | √ | √ |
| 0-100 | √ | √ |
| 0-150 | √ | √ |
| 0-200 | √ | √ |
| 0-300 | √ | √ |
| 0-400 | √ | √ |
| 0-500 | √ | √ |
| 測量端形式 |

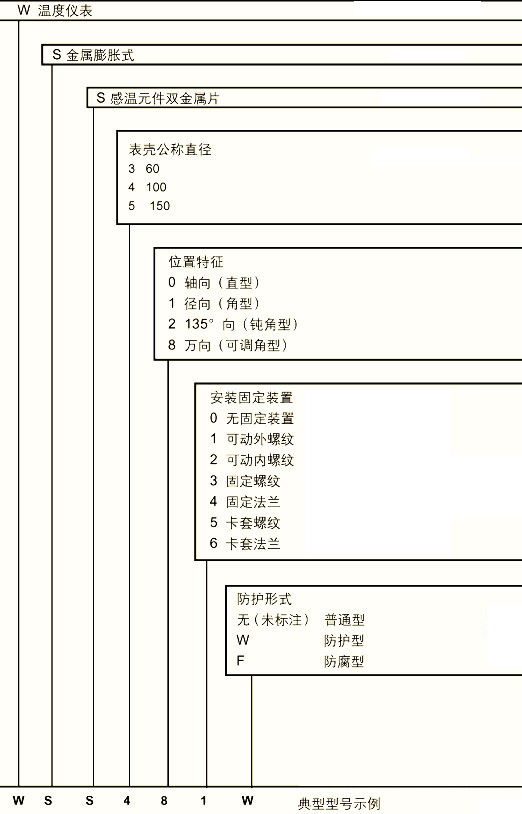

| 選型方式 |
| 型號及規格 |
| 軸向型雙金屬溫度計 |
| 型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
| D | L | |||||
| WSS-300 |
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
|
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
Φ60 |
75
100
150
200
300
400
500
750
1000
|
無固定裝置 |
| WSS-400 | Φ100 | |||||
| WSS-500 | Φ150 | |||||
| WSS-301 | Φ60 | 可動外螺紋 | ||||
| WSS-401 | Φ100 | |||||
| WSS-501 | Φ150 | |||||
| WSS-302 | Φ60 | 可動內螺紋 | ||||
| WSS-402 | Φ100 | |||||
| WSS-502 | Φ150 | |||||
| WSS-303 | Φ60 | 固定螺紋 | ||||
| WSS-403 | Φ100 | |||||
| WSS-503 | Φ150 | |||||
| WSS-304 | Φ60 | 固定法蘭 | ||||
| WSS-404 | Φ100 | |||||
| WSS-504 | Φ150 | |||||
| WSS-305 | Φ60 | 卡套螺紋 | ||||
| WSS-405 | Φ100 | |||||
| WSS-505 | Φ150 | |||||
| WSS-306 | Φ60 | 卡套法蘭 | ||||
| WSS-406 | Φ100 | |||||
| WSS-506 | Φ150 | |||||
| 徑向型雙金屬溫度計 |
| 型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
| D | L | |||||
| WSS-310 |
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
|
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
Φ60 |
75
1 00
150
200
300
400
500
750
1000
|
無固定裝置 |
| WSS-410 | Φ100 | |||||
| WSS-510 | Φ150 | |||||
| WSS-311 | Φ60 | 可動外螺紋 | ||||
| WSS-411 | Φ100 | |||||
| WSS-511 | Φ150 | |||||
| WSS-312 | Φ60 | 可動內螺紋 | ||||
| WSS-412 | Φ100 | |||||
| WSS-512 | Φ150 | |||||
| WSS-313 | Φ60 | 固定螺紋 | ||||
| WSS-413 | Φ100 | |||||
| WSS-513 | Φ150 | |||||
| WSS-314 | Φ60 | 固定法蘭 | ||||
| WSS-414 | Φ100 | |||||
| WSS-514 | Φ150 | |||||
| WSS-315 | Φ60 | 卡套螺紋 | ||||
| WSS-415 | Φ100 | |||||
| WSS-515 | Φ150 | |||||
| WSS-316 | Φ60 | 卡套法蘭 | ||||
| WSS-416 | Φ100 | |||||
| WSS-516 | Φ150 | |||||
| 135º型雙金屬溫度計 |
| 型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
| D | L | |||||
| WSS-420 |
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
|
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
Φ100 |
75
100
150
200
300
400
500
750
1000
|
無固定裝置 |
| WSS-520 | Φ150 | |||||
| WSS-421 | Φ100 | 可動外螺紋 | ||||
| WSS-521 | Φ150 | |||||
| WSS-422 | Φ100 | 可動內螺紋 | ||||
| WSS-522 | Φ150 | |||||
| WSS-423 | Φ100 | 固定螺紋 | ||||
| WSS-523 | Φ150 | |||||
| WSS-424 | Φ100 | 固定法蘭 | ||||
| WSS-524 | Φ150 | |||||
| WSS-425 | Φ100 | 卡套螺紋 | ||||
| WSS-525 | Φ150 | |||||
| WSS-426 | Φ100 | 卡套法蘭 | ||||
| WSS-526 | Φ150 | |||||
| 萬向型雙金屬溫度計 |
| 型 號 | 測溫范圍℃ | 精度等級 | 保護管材料 | 規 格 | 安裝固定裝置 | |
| D | L | |||||
| WSS-480 |
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
|
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
Φ100 |
75
100
150
200
300
400
500
750
1000
|
無固定裝置 |
| WSS-580 | Φ150 | |||||
| WSS-481 | Φ100 | 可動外螺紋 | ||||
| WSS-581 | Φ150 | |||||
| WSS-482 | Φ100 | 可動內螺紋 | ||||
| WSS-582 | Φ150 | |||||
| WSS-483 | Φ100 | 固定螺紋 | ||||
| WSS-583 | Φ150 | |||||
| WSS-484 | Φ100 | 固定法蘭 | ||||
| WSS-584 | Φ150 | |||||
| WSS-4285 | Φ100 | 卡套螺紋 | ||||
| WSS-585 | Φ150 | |||||
| WSS-486 | Φ100 | 卡套法蘭 | ||||
| WSS-586 | Φ150 | |||||
|
|
|
|
